De Dexter Industries thermische infraroodsensor leest oppervlaktetemperaturen van objecten. Het is een contactloze thermometer op basis van de MLX90614. De sensor detecteert de infraroodstraling van een object en kan objecttemperaturen tussen -90 ° F en 700 ° F (-70 ° C en + 380 ° C) aflezen. De sensor heeft een hoge nauwkeurigheid van 0,5 ° C en een resolutie van 0,02 ° C.

De thermische infraroodsensor leest zowel de omgevingstemperatuur (de temperatuur van de lucht rond de sensor) als de oppervlaktetemperatuur van het object waarnaar de sensor is gericht.

De thermische infraroodsensor kan worden aangesloten op een van de vier sensorpoorten op de Mindstorms NXT. De sensor gebruikt het I2C-protocol om te communiceren met de Mindstorms NXT.

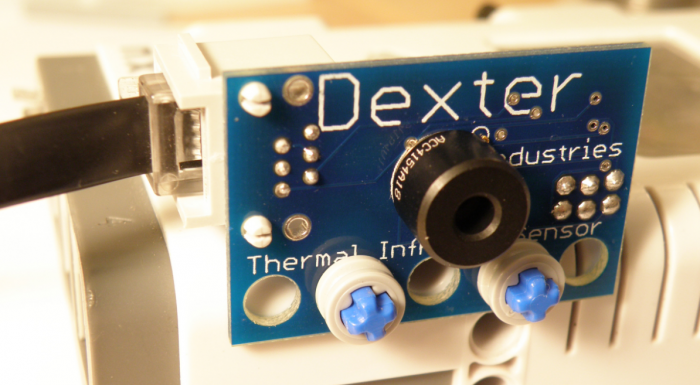

Aan de voorzijde van de sensor:

Sensoropening: de infrarooddetector bevindt zich in deze opening. Dit is de werkelijke sensor die de temperatuur meet. De lens is omgeven door een zwarte beschermingscilinder om schade aan de actieve delen van de sensor te voorkomen. Zorg ervoor dat u niets in het gat van de sensor steekt of de lens bekrast.
Sensorbescherming: deze zwarte metalen band beschermt de sensoropening.
LEGO-adaptergaten: Monteer de thermische infraroodsensor op uw LEGO-aansluiting met behulp van deze gaten.
NXT-poort: maak hier verbinding met de NXT. De TIR-sensor kan op elk van de vier sensorpoorten van de NXT worden geplaatst.

Aan de achterkant van de sensor:

Microcontroller: voor meer geavanceerde gebruikers converteert deze chip gegevens van de thermische infraroodsensor naar I2C-gegevens voor de NXT.
ISP-connector: voor meer ervaren gebruikers kunt u de firmware voor de thermische infraroodsensor hier opnieuw schrijven met een AVR-adapter zoals de AVRISP mkII.
Weerstanden en condensatoren: verschillende weerstanden en condensatoren die helpen de sensor soepel te laten werken.

Product Specificaties

• Merk: Dexter Industries
• Garantie: 2 jaar

Extra:

• Handleiding
