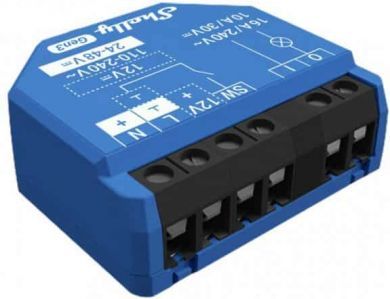

De Shelly 1 Gen3 is een compacte en veelzijdige slimme WiFi-relaisschakelaar waarmee je bestaande verlichting, apparaten en elektrische installaties eenvoudig onderdeel maakt van je smart home.

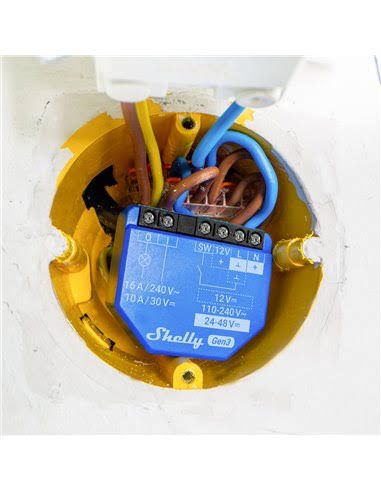

De module kan bijvoorbeeld achter een bestaande wandschakelaar, in een geschikte lasdoos of bij een apparaat worden geplaatst. Je behoudt hierdoor de mogelijkheid om een bestaande fysieke schakelaar te gebruiken, terwijl je tegelijkertijd slimme bediening en automatiseringen toevoegt.

Een groot voordeel van de Shelly 1 Gen3 is het potentiaalvrije contact. Hierdoor is het relais elektrisch gescheiden van de voedingsspanning van de Shelly zelf. Dit maakt de module geschikt voor veel meer toepassingen dan alleen het schakelen van 230V-verlichting.

Potentiaalvrij contact voor extra mogelijkheden

De Shelly 1 Gen3 beschikt over een dry contact, ook wel potentiaalvrij contact genoemd.

Hierdoor kun je het relais gebruiken alsof het een gewone fysieke schakelaar is. Het geschakelde circuit hoeft niet dezelfde spanning te gebruiken als de voeding van de Shelly.

Dit maakt de Shelly 1 Gen3 bijvoorbeeld interessant voor:

• verlichting;
• garagedeuren en poorten;
• verwarmingssystemen;
• boilers;
• contactoren;
• ventilatie;
• beregeningssystemen;
• laagspanningsapparatuur;
• bestaande apparaten met een schakelcontact;
• diverse domotica- en automatiseringsprojecten.

Schakelen tot 16A

Het relais van de Shelly 1 Gen3 kan bij een resistieve belasting maximaal 16A bij 240V AC schakelen. Bij gelijkspanning bedraagt de maximale opgegeven schakelstroom 10A bij 30V DC.

Hierdoor kan de kleine module voor uiteenlopende elektrische toepassingen worden ingezet.

Bij inductieve belastingen zoals motoren, ventilatoren en bepaalde LED-drivers kan afhankelijk van de toepassing aanvullende bescherming, zoals een geschikte RC-snubber, nodig zijn.

Geen aparte hub nodig

Voor de Shelly 1 Gen3 heb je geen aparte Shelly-hub nodig.

De module maakt rechtstreeks verbinding met je 2,4GHz WiFi-netwerk. Vervolgens kun je hem configureren en bedienen via de Shelly Smart Control-app, de ingebouwde webinterface of een compatibel domoticasysteem.

Dat maakt Shelly interessant voor zowel een eerste smart-homeproject als uitgebreide installaties met tientallen slimme apparaten.

Geschikt voor Home Assistant

Gebruik je Home Assistant? Dan is de Shelly 1 Gen3 een uitstekende uitbreiding voor je smart home.

Shelly-apparaten kunnen lokaal worden geïntegreerd, waardoor je uitgebreide automatiseringen kunt maken en niet uitsluitend afhankelijk bent van cloudbediening.

Combineer de Shelly bijvoorbeeld met bewegingssensoren, slimme verlichting, temperatuurmetingen of andere Home Assistant-apparaten.

Een automatisering kan bijvoorbeeld zijn:

Beweging gedetecteerd → Shelly 1 Gen3 schakelt verlichting in → na 10 minuten zonder beweging automatisch uitschakelen.

Ondersteuning voor Matter

De Shelly 1 Gen3 ondersteunt Matter na installatie van geschikte actuele firmware.

Matter is een breed ondersteunde smart-home-standaard waarmee apparaten eenvoudiger binnen verschillende ecosystemen kunnen samenwerken.

Hierdoor is de Shelly 1 Gen3 niet alleen geschikt voor traditionele Shelly-installaties, maar ook interessant voor moderne Matter-gebaseerde smart homes.

MQTT voor geavanceerde domotica

Voor gevorderde gebruikers ondersteunt de Shelly 1 Gen3 MQTT.

Hiermee kan de module communiceren met lokale MQTT-systemen en bijvoorbeeld worden gebruikt binnen Home Assistant, Node-RED en andere automatiseringsoplossingen.

De Shelly biedt daarnaast ondersteuning voor onder andere webhooks, HTTPS, UDP, WebSocket, TLS en scripting.

Lokale bediening mogelijk

Een internetverbinding is niet noodzakelijk voor de basiswerking van de Shelly 1 Gen3.

De module kan binnen je eigen lokale WiFi-netwerk worden gebruikt en beschikt over een ingebouwde webinterface. Ook lokale integraties zoals MQTT zijn mogelijk.

Internet is vooral nodig wanneer je gebruik wilt maken van cloudfuncties of bediening op afstand via de Shelly Cloud.

Bestaande schakelaar blijven gebruiken

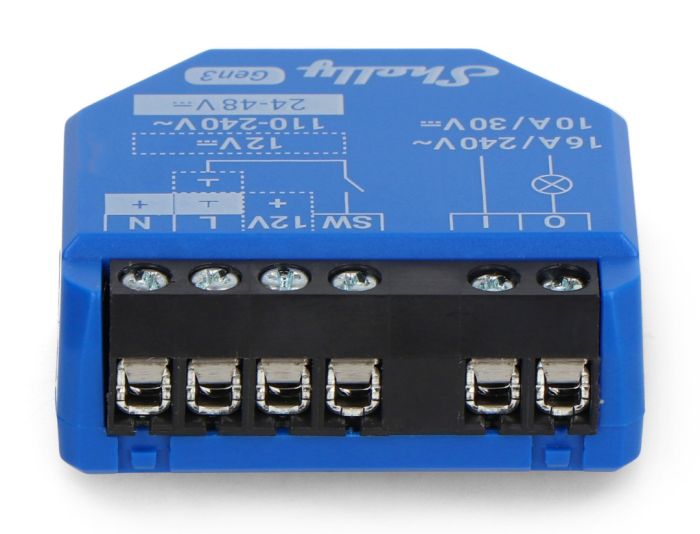

De Shelly 1 Gen3 beschikt over een SW-ingang waarop een externe schakelaar kan worden aangesloten.

Hierdoor hoef je een bestaande wandschakelaar niet te vervangen door een speciale slimme schakelaar.

Je kunt bijvoorbeeld het licht nog steeds normaal met de schakelaar aan de muur bedienen, terwijl dezelfde verlichting daarnaast via je telefoon, Home Assistant of een automatisering kan worden geschakeld.

Werkt op verschillende voedingsspanningen

De Shelly 1 Gen3 is niet beperkt tot 230V-installaties.

De module ondersteunt:

• 110-240V AC
• 12V DC
• 24-48V DC

Dat maakt hem geschikt voor zowel netspannings- als diverse laagspanningstoepassingen.

Bluetooth gateway

Naast WiFi beschikt de Shelly 1 Gen3 over Bluetooth 4.2 BLE.

De Bluetooth-functionaliteit wordt onder andere gebruikt voor eenvoudige installatie en de Shelly 1 Gen3 kan als Bluetooth-gateway voor Shelly BLU-apparaten functioneren.

Signalen van compatibele Shelly BLU-sensoren kunnen zo via de Shelly 1 Gen3 worden doorgegeven aan het Shelly-ecosysteem.

WiFi range extender

De Shelly 1 Gen3 kan daarnaast functioneren als WiFi range extender voor IoT-apparaten.

Dit kan handig zijn in installaties met meerdere slimme apparaten waarbij het WiFi-bereik op bepaalde plaatsen beperkt is.

Automatische schema's en timers

Je kunt automatische tijdschema's instellen waarmee apparaten op vooraf ingestelde momenten worden in- of uitgeschakeld.

Gebruik dit bijvoorbeeld om:

• buitenverlichting 's avonds automatisch in te schakelen;
• apparaten 's nachts uit te schakelen;
• verwarming volgens een schema te regelen;
• tuinberegening automatisch te activeren;
• verlichting tijdens vakantie automatisch te schakelen.

De Shelly 1 Gen3 ondersteunt maximaal 20 schema's.

Krachtigere Gen3-hardware

De derde generatie Shelly 1 gebruikt de ESP-Shelly-C38F processor en beschikt over 8 MB flashgeheugen.

De uitgebreidere hardware maakt functies zoals scripting en complexere automatiseringen mogelijk en vormt de basis voor de moderne Gen3-firmware.

Compact formaat

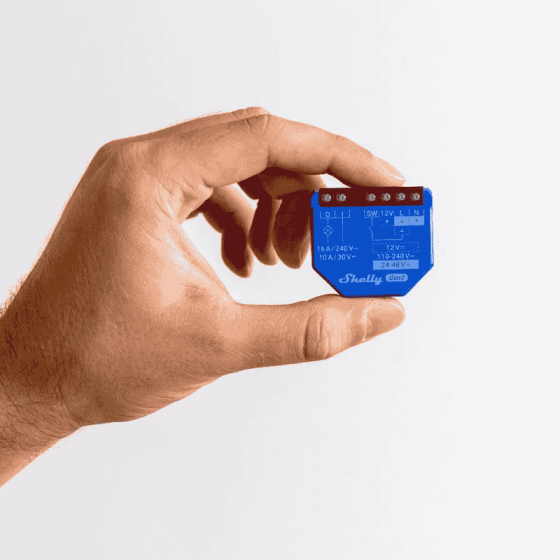

Met afmetingen van slechts ongeveer 37 × 42 × 16 mm is de Shelly 1 Gen3 bijzonder compact.

Hierdoor kan de module in veel situaties achter bestaande schakelaars of in geschikte installatiedozen worden gemonteerd.

Laat werkzaamheden aan 230V-installaties altijd uitvoeren door iemand met de juiste elektrische kennis en neem de geldende installatie- en veiligheidsvoorschriften in acht.

Belangrijkste kenmerken

• Slimme WiFi-relaisschakelaar
• Potentiaalvrij / dry contact
• Maximaal 16A bij 240V AC
• Maximaal 10A bij 30V DC
• Werkt rechtstreeks via WiFi
• Geen aparte hub nodig
• Bluetooth 4.2 BLE
• Matter-ondersteuning met geschikte actuele firmware
• Geschikt voor Home Assistant
• MQTT-ondersteuning
• Lokale bediening mogelijk
• Shelly Smart Control-app
• Ingebouwde webinterface
• Ondersteunt scripting
• Ondersteunt webhooks
• Ondersteunt HTTPS, UDP, WebSocket en TLS
• KNXnet/IP-communicatie ondersteund
• Bluetooth gateway voor Shelly BLU-apparaten
• WiFi range extender voor IoT-apparaten
• Externe schakelaaringang
• 20 programmeerbare schema's
• Ingebouwde temperatuurbeveiliging
• Voeding via 110-240V AC
• Voeding via 12V DC
• Voeding via 24-48V DC
• Compact formaat van slechts 37 × 42 × 16 mm
• Slechts circa 26 gram
• Ideaal voor verlichting, garagedeuren, verwarming en automatisering
