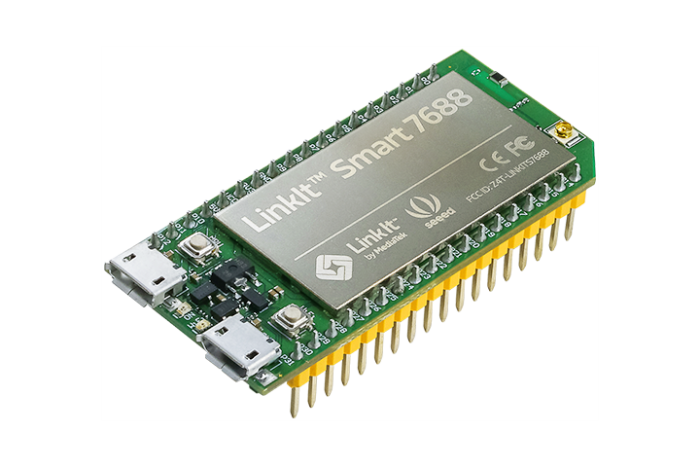

LinkIt Smart 7688 is een open development-board dat is gebaseerd op OpenWrt Linux-distributie en MT7688.
Het bord is speciaal ontworpen om de prototyping van Rich IoT Application voor Smart Home mogelijk te maken.
Het bord biedt je het geheugen en de pakketopslag om een robuuste videoverwerking mogelijk te maken.
Het platform biedt ook opties voor het maken van apparaattoepassingen in Python, Node.js en C-programmeertaal.

LinkIt Smart 7688 is een co-designproduct van Seeed Studio en MediaTek.
Het brengt de kennis van partijen samen in open hardware en toonaangevende referentieontwerpen voor IoT-apparaten om dit krachtige ontwikkelbord te creëren.

Product Specificaties

Merk: Seeed
Garantie: 2 jaar

Fysieke eigenschappen

Gewicht: 13g
Afmetingen: 56 x 26 x 18 mm

MPU

chipset MT7688AN
Core MIPS24KEc
Kloksnelheid 580MHz
Werkspanning 3.3V

PCB-afmeting

Afmetingen 55,7 x 26 mm

Geheugen

Flash 32MB
RAM 128 MB DDR2

Krachtbron

USB Power 5V (USB micro-B)
VCC 3.3V (Pin Breakout)

GPIO

Pin Count 22 (MT7688AN)
voltage 3.3V

PWM

Pin Count 4 (MT7688AN)
voltage 3.3V
Max. Resolutie 7 bits (aanpasbaar)
Maximale frequentie @ Resolutie 100 kHz @ 1-bit50kHz @ 2-bit / 25 kHz @ 3-bit 12,5 kHz @ 4-bit / 6,25 kHz @ 5-bit3,125 kHz @ 6-bit / 1,5625 kHz @ 7-bit (standaardmodus)
Maximale frequentie @ Resolutie 40MHz @ 1-bit20MHz @ 2-bit / 10MHz @ 3-bit 5MHz @ 4-bit / 2,5MHz @ 5-bit1.25Mhz @ 6-bit / 625kHz @ 7-bit (snelle modus)

Externe onderbrekingen

Pin Count 22 (MT7688AN)

SPI

Set count 1 (MT7688AN)
Pin-nummers P22, P23, P24 (Gedeeld met ingebouwde flitser), P25
Max. Snelheid 25 MHz

SPI-slave

Set count 1 (MT7688AN)
Pin nummers P28, P29, P30, P31
Max. Snelheid 25 MHz

I2S

Set count 1 (MT7688AN)
Pin nummers P10, P11, P12, P13

I2C

Stel telling 1 in
Pin nummers P20, P21
Speed 120K / 400K

UART Lite

Set count 3 (MT7688AN)
Pin nummers P8, P9, P16, P17, P18, P19
Max. snelheid 0.5Mbps

USB host

Set count 1 (MT7688AN)
Pin nummers P6, P7
Speed Micro-AB

Communicatie

Wi-Fi 1T1R 802.11 b / g / n (2.4G)
Ethernet 1-poort 10/100 FE PHY
Pin nummers P2, P3, P4, P5

Gebruikersopslag

SD-kaart Micro SDSDXC

Inbegrepen Meegeleverd:

1x LinkIt Smart 7688
