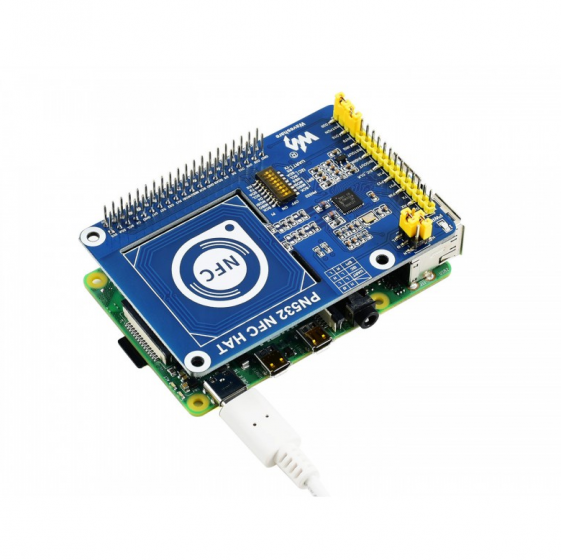

PN532 NFC HAT voor Raspberry Pi
Dit is een Raspberry Pi NFC HAT gebaseerd op PN532 die werkt in het 13,56 MHz frequentiebereik. Het ondersteunt drie communicatie-interfaces: I2C, SPI en UART.
PN532 NFC HAT voor Raspberry Pi, I2C / SPI / UART
Dit is een Raspberry Pi NFC HAT gebaseerd op PN532 die werkt in het 13,56 MHz frequentiebereik. Het ondersteunt drie communicatie-interfaces: I2C, SPI en UART.
NFC (Near Field Communication) is een draadloze technologie die contactloze point-to-point datacommunicatie tussen apparaten mogelijk maakt binnen een korte afstand van 10 cm. Het wordt veel gebruikt in toepassingen zoals toegangscontrolesysteem, smart tickets, maaltijdkaart, enz.
Gebaseerd op de populaire NFC-controller PN532 met meerdere interface-opties, zal deze HAT gemakkelijk de NFC-functie voor je Raspberry Pi inschakelen.
- Contactloos betalingssysteem
- Bluetooth- en wifi-apparaten aaneenschakeling
- Functie voor sociaal delen, zoals het delen van contacten, foto's en video's
- Slimme telefoon NFC-app

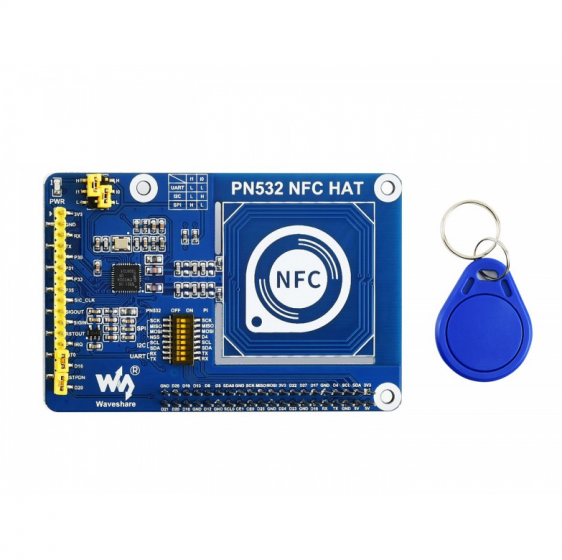

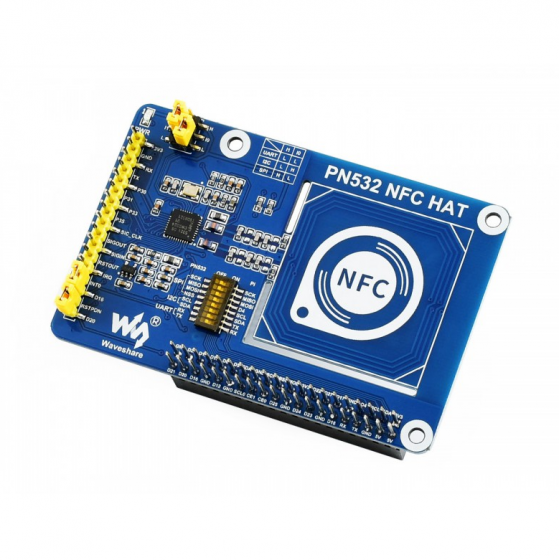

- Raspberry Pi GPIO connector: voor verbinding met Raspberry Pi
- PN532 control pins: voor verbinding met andere hostborden zoals STM32

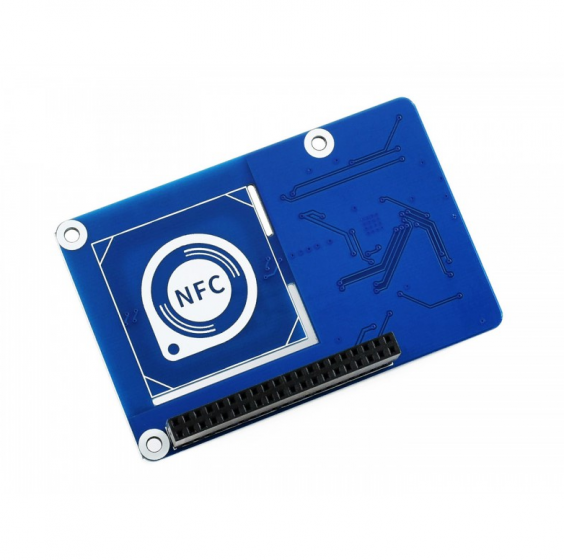

- NFC induction coil
- PN532 chip: NFC controller
- Power indicator
- DIP switches: voor het configureren van de verbinding tussen PN532 en Raspberry Pi (er kan slechts één van de I2C / SPI / UART tegelijkertijd worden aangesloten)
- Mode selection:
- I0-L, I1-L: enable UART
- I0-H, I1-L: enable I2C
- I0-L, I1-H: enable SPI
- INT0 jumper: reactiesignaal, maakt verbinding met Raspberry Pi D16
- RSTPDN jumper: resetsignaal, maakt verbinding met Raspberry Pi D20
Art.nr. | 614961955530 |
---|---|
Manufacturer | Waveshare |
ean | 614961955530 |
fabrikantcode | 16958 |
Garantie | 2 Jaar |
Eigenschappen |
|
Handleidingen | |
Standaard Meegeleverd |
|
Short Description | Dit is een Raspberry Pi NFC HAT gebaseerd op PN532 die werkt in het 13,56 MHz frequentiebereik. Het ondersteunt drie communicatie-interfaces: I2C, SPI en UART. |
